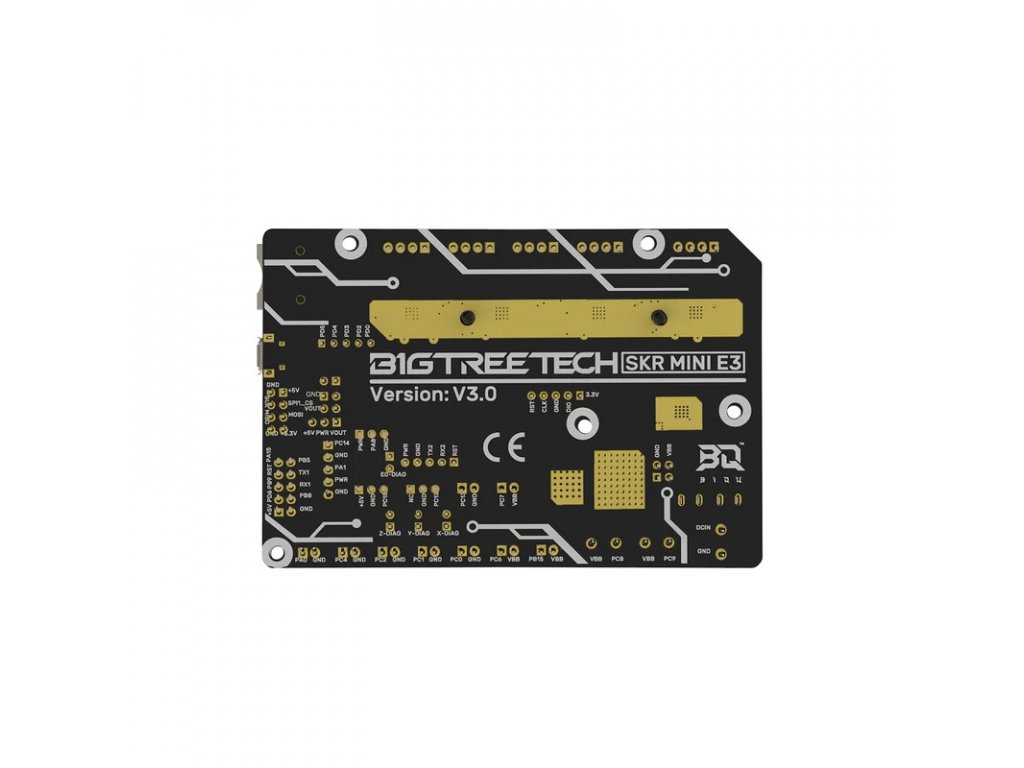

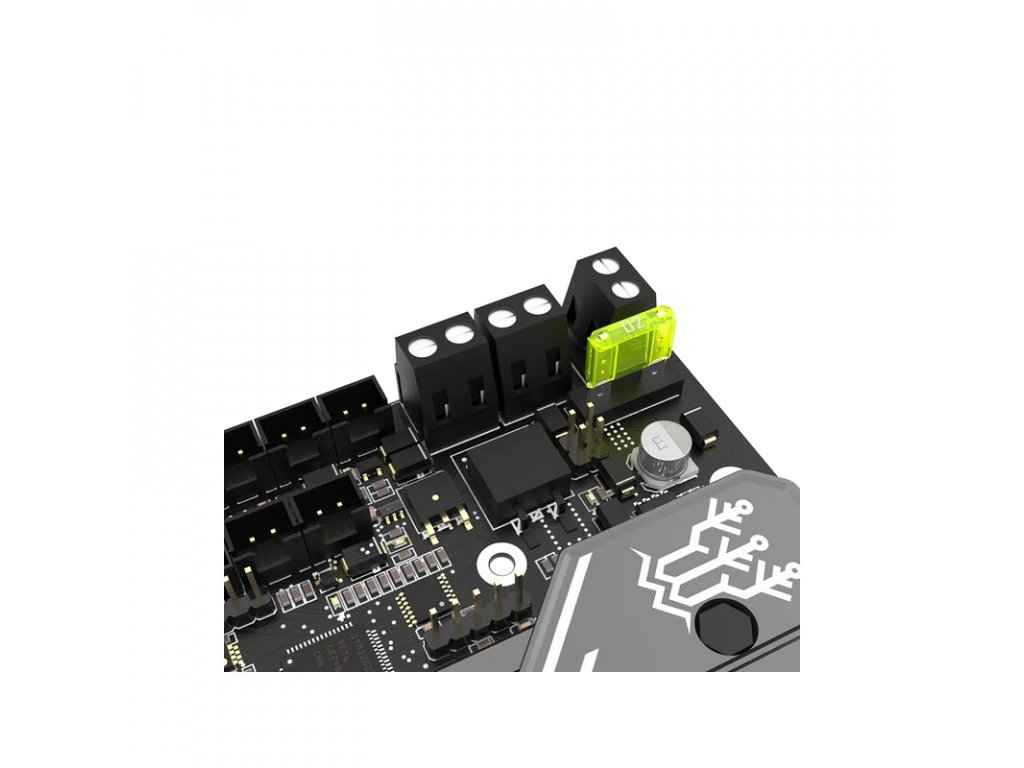

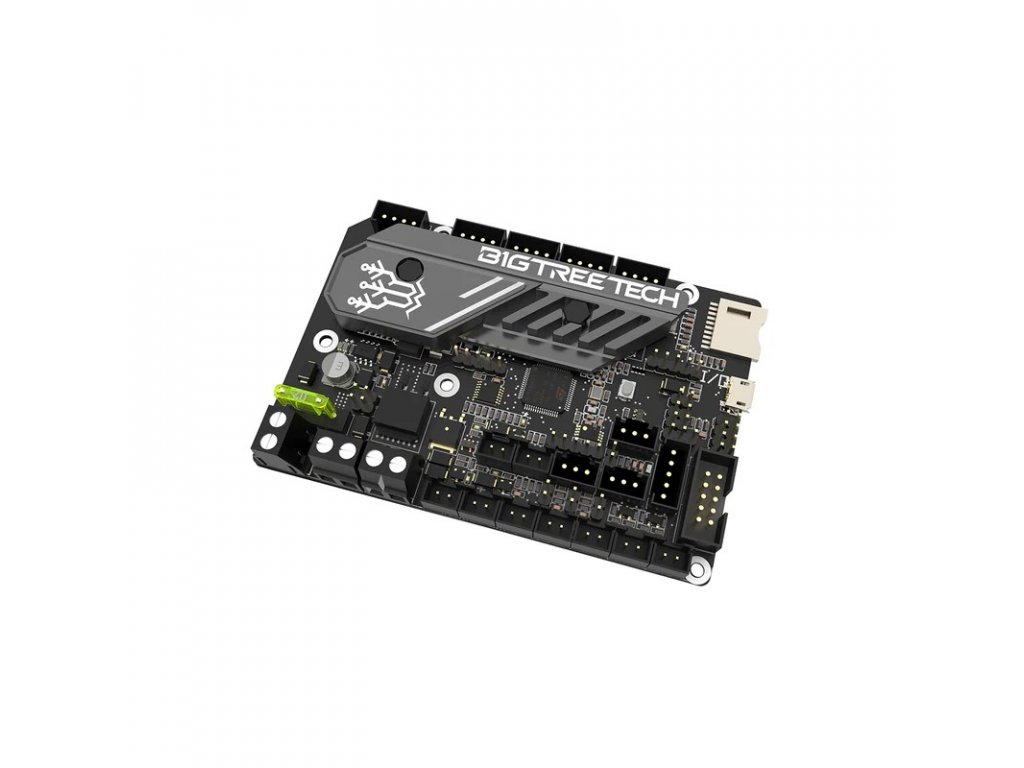

BIGTREETECH SKR MINI E3 V3.0 32 Bit Control Board for Ender 3/Ender 3 Pro/Ender 5/Ender 5 plus/CR-10
BIGTREETECH SKR Mini E3 V3.0 - nová generace základní desky Mini E3 vybavená čtyřmi ovladači TMC2209 UART a 32bitovým procesorem s 512Kb flash pamětí.
Vhodné zejména pro modely 3D tiskáren Creality Ender 3, Ender 3 Pro, Ender 5, Ender 5 plus, CR-10.
Vlastnosti
- Přepracovaný průmyslový design základní desky
- Používá 32bitový procesor řady STM32G0B1RET6/STM32G0B1RET6 ARM Cortex M0 s 512Kb paměti.
- Modernizovaný chladič výrazně zlepšuje odvod tepla
- Termistorové vstupy jsou chráněny proti zkratu
- Přidán třetí výstup chladicího ventilátoru řízený PWM
- Přidání rozhraní MicroUSB místo MiniUSB
- Přidáno napájení +3,3 V pro výstupní záhlaví SPI
Vylepšení oproti verzi V2.0
- MCU řady G0 - STM32G0B1RET6/STM32G0B0RET6
- Modernizace konstrukce chladiče, zvětšená plocha pro odvod tepla, výrazně lepší výkon při odvodu tepla.
- Přidán další výstup ventilátoru řízený PWM
- Vylepšený ochranný obvod termistorového rozhraní, který zabraňuje spálení hlavního řídicího čipu.
Kompatibilita
- Modely 3D tiskáren Creality Ender 3, Ender 3 Pro, Ender 5, Ender 5 plus, CR-10 atd.
- Marlin, Klipper firmware
Parametry
- Velikost: 103,75 x 70,25 mm
- Mikroprocesor: ARM 32bitový Cortex-M0 STM32G0B1RET nebo STM32G0B0RET
- Vstupní napětí: 12V/24V
- Napětí pro logické obvody: 3,3 V
- Podporované režimy ovladače: UART
- Podpora firmwaru: Marlin, Klipper
- Počet motorových ovladačů: 4+1
- Ovladače motorů: TMC2209 UART
- Počet vrstev PCB: 4
- Rozhraní pro teplotní čidla: 2
- Počet připojitelných ohřívačů: 2
- Počet ventilátorů řízených PWM: 3
- USB: Micro Type-B (komunikace s PC 115200 baudů)
- Displej: 2,4″ TFT, 3,5″ TFT, Ender 3 LCD 12864 atd.
- Filament runout senzor, Bl-Touch, Automatické vypnutí, Obnovení po vypnutí
| Kategorie: | Elektronické díly |
|---|---|
| Hmotnost: | 0.02 kg |
| Položka byla vyprodána… | |
