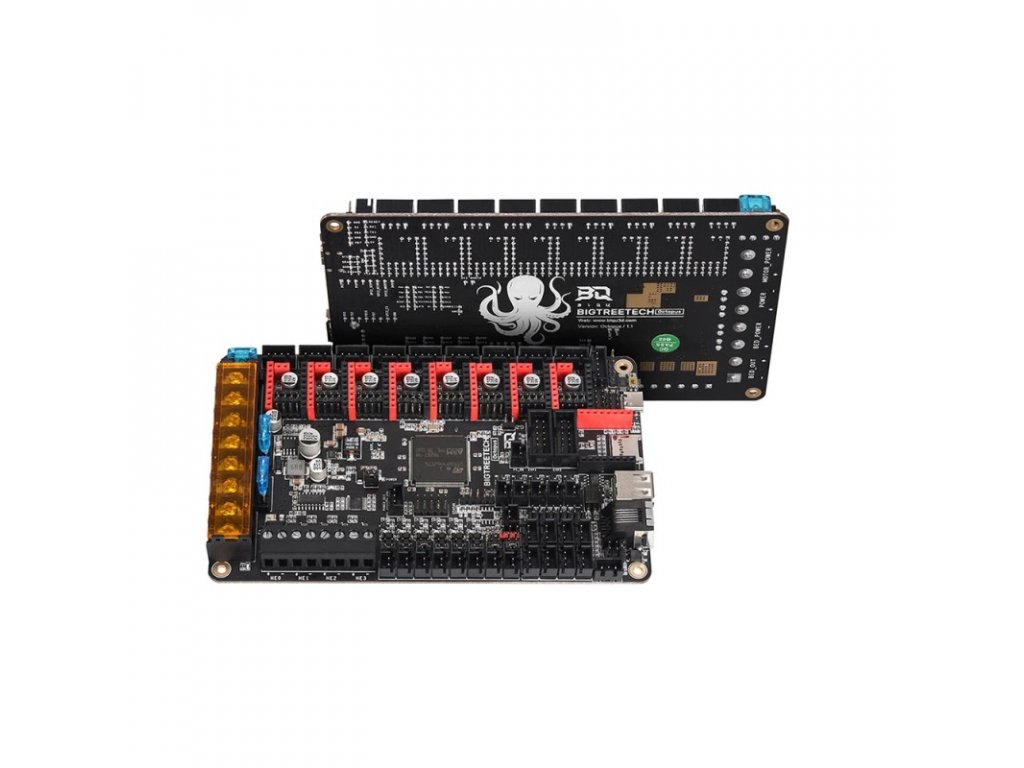

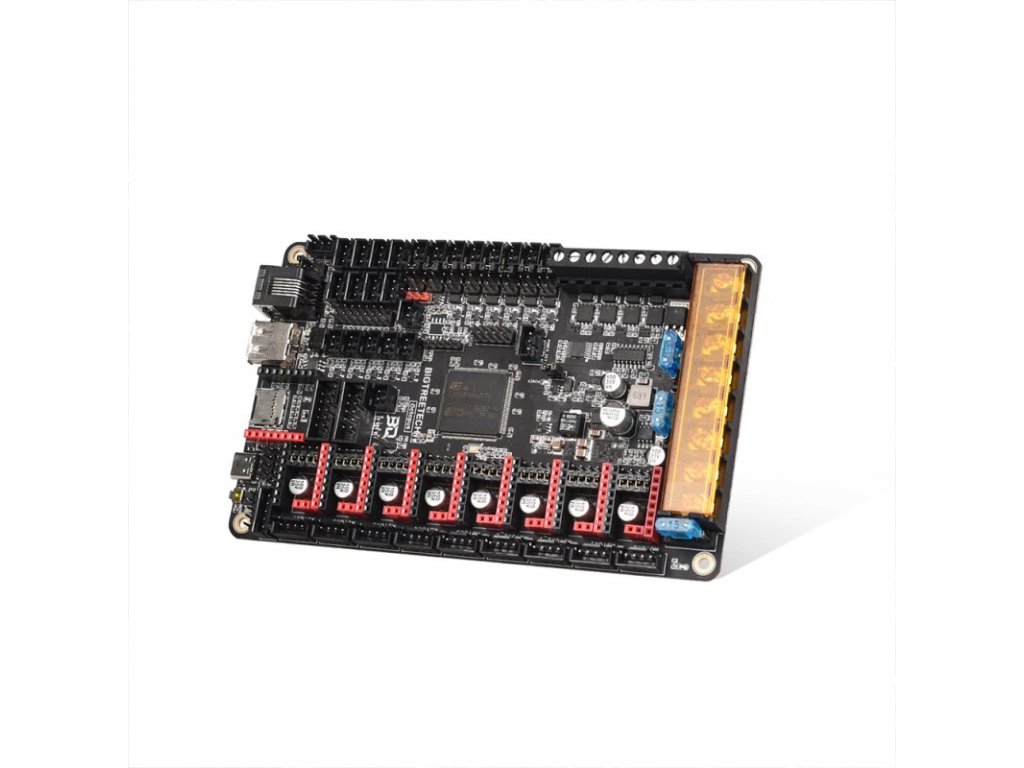

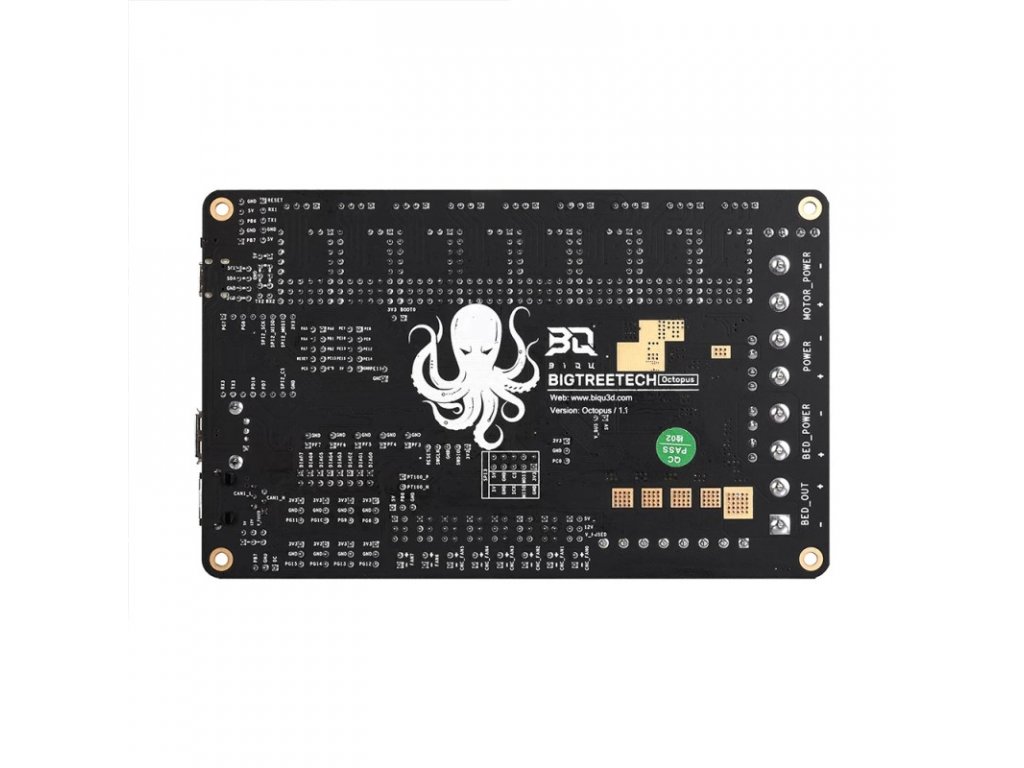

BIGTREETECH Octopus V1.1 Control Board for Voron 2.4

Základní deska Octopus používá 32bitový hlavní řídicí čip STM32F446ZET6 řady ARM Cortex-M4 s frekvencí jádra 180 MHz.

Hlavní řídicí čip

Používá 32bitový hlavní řídicí čip STM32F446ZET6 řady ARM Cortex-M4 s frekvencí jádra 180 MHz.

Silná podpora DIY

Tato základní deska podporuje až 8 krokových ovladačů s celkem 9 výstupy krokových ovladačů; A až 6 ventilátorů PWM a 2 vždy zapnuté ventilátory s možností individuální volby napěťové lišty, která bude pohánět každý ventilátor. Vyberte si z Vin, 12V nebo 5V.

Funkce rozšíření základní desky

Podpora BLTouch, detekce uzamčeného rotoru, vypnutí po tisku, obnovení tisku po výpadku napájení, sběrnice CAN, funkce U disku, rozšíření IIC; současně vyhrazené rozhraní WIFI, rozhraní termistoru PT100 (volitelné), tiskárna se dvěma osami Z.

Vlastnosti ovladače TMC2209

Krokový ovladač TMC2209 neztrácí snadno kroky a je v mimořádně tichém režimu; modul má velkou plochu podložky pro odvod tepla, která dokáže snížit teplotu ovladače při práci; modul podporuje tři režimy: STEP / DIR a UART.

TMC2209 Režim ovladače

TMC Ovladače motorů lze používat v režimu SPI nebo UART jednoduchým nastavením vestavěných propojek pod každým ovladačem motoru. Kromě toho můžete pomocí vestavěné propojky připojit nebo odpojit pin TMC DIAG, což vám umožní používat tvrdé koncové zarážky nebo navádění bez snímače, aniž byste museli vyřezávat jakékoli piny.

Vlastnosti

• Rozměry: 160 x 100 mm
• Montážní rozměr: 150 x 90 mm
• Mikroprocesor: ARM 32-bit Cortex-M4 STM32F446ZET6
• Vstupní napětí: 24 V
• Podporované režimy ovladače: SPI, UART, STEP/DIR
• Podpora firmwaru: Marlin, Klipper
• Počet soketů pro motorové ovladače: 8 (+1)
• Rozhraní pro teplotní čidla: 5
• Počet připojitelných topných těles: 4
• CAN BUS - RJ11
• USB: Type-C s ochranou
• USB-A: ano
• Sonda Z: Octocoupler
• Oddělení napájení: Hlavní napájení, vyhřívaná podložka a napájení motoru jsou zcela odděleny.
