Revopoint - MIRACO Plus - All-in-one 3D skener s metrologickou přesností
- All-in-one: skenování + metrologie PMK
- Single-frame přesnost až 0,04 mm
- Rychlost skenování až 20 FPS
Hledáte k MIRACO Plus také software nebo návody?
Software pro 3D skenování Návody a podpora MIRACO PlusRevopoint MIRACO Plus spojuje standalone 3D skenování bez počítače s fotogrammetrickou metrologií pomocí PMK sady – ideální, když chcete přesnost na velkých objektech a zároveň pohodlí all-in-one zařízení.
Revopoint MIRACO Plus je standalone 3D skener s fotogrammetrickou metrologií, navržený pro malé i velké objekty – od 10 × 10 × 10 mm až po 4 × 4 × 4 m. V praxi to znamená, že můžete rychle digitalizovat díly pro reverzní inženýrství, 3D měření, kontrolu rozměrů, tvorbu 3D modelů a přípravu dat pro 3D tisk, a to i přímo v terénu bez notebooku.
Hlavní přidaná hodnota oproti běžným ručním 3D skenerům je workflow s Photogrammetric Metrology Kit (PMK): nafotíte scénu s kódovanými terči a scale bary, spočítáte globální markery a poté skenujete point cloud s výrazně lepší volumetrickou přesností. PMK je postavené na multi-viewpoint stereo vision technologii a používá RGB kameru MIRACO Plus pro výpočet 3D souřadnic kódovaných terčů, což vede k přesnějším výstupům na velkých objektech.
Klíčové vlastnosti a praktické výhody
- ✅ All-in-one workflow (scan + základní processing): Skenování i část zpracování probíhá přímo v zařízení, PC použijete až když chcete pokročilé úpravy a exporty do dalších workflow.
- ✅ Fotogrammetrická metrologie PMK: Délková přesnost fotogrammetrie je 0,02 mm + 0,05 mm × L (m) a výrazně pomáhá u velkých objektů, kde se běžně kumuluje chyba.

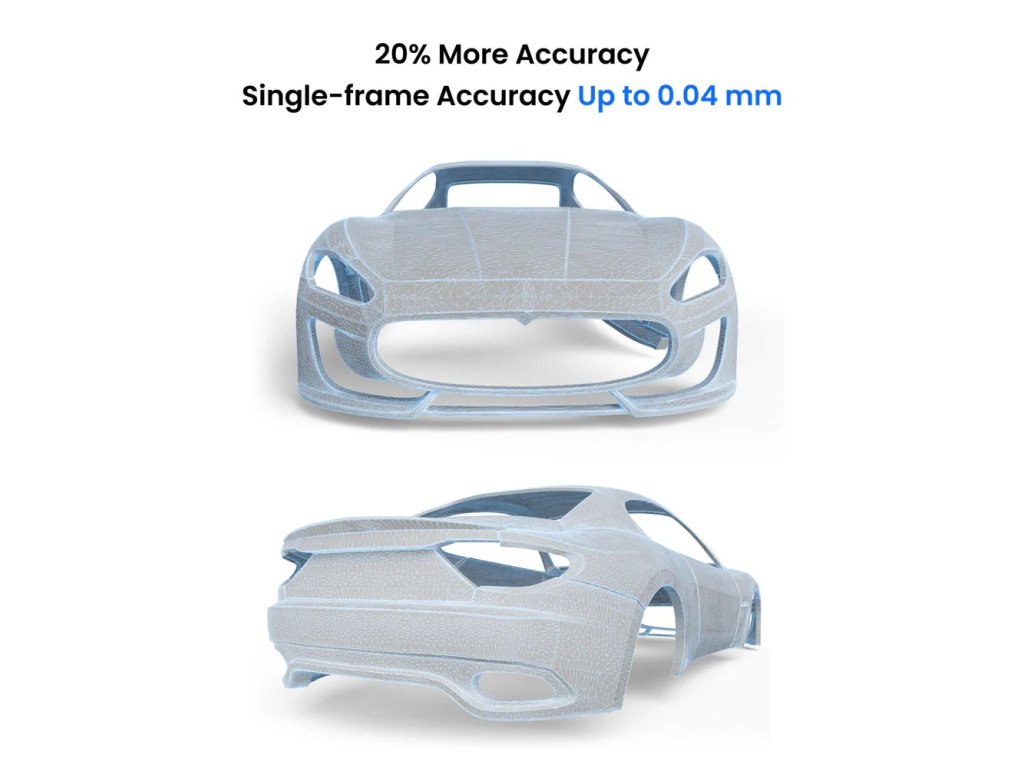

- ✅ Single-frame přesnost až 0,04 mm: Vhodné pro detailní digitalizaci dílů, tvarové kontroly a reverzní inženýrství.
- ✅ Rychlost skenování až 20 FPS: Rychlejší sběr dat znamená méně času okolo objektu a svižnější iterace skenů.

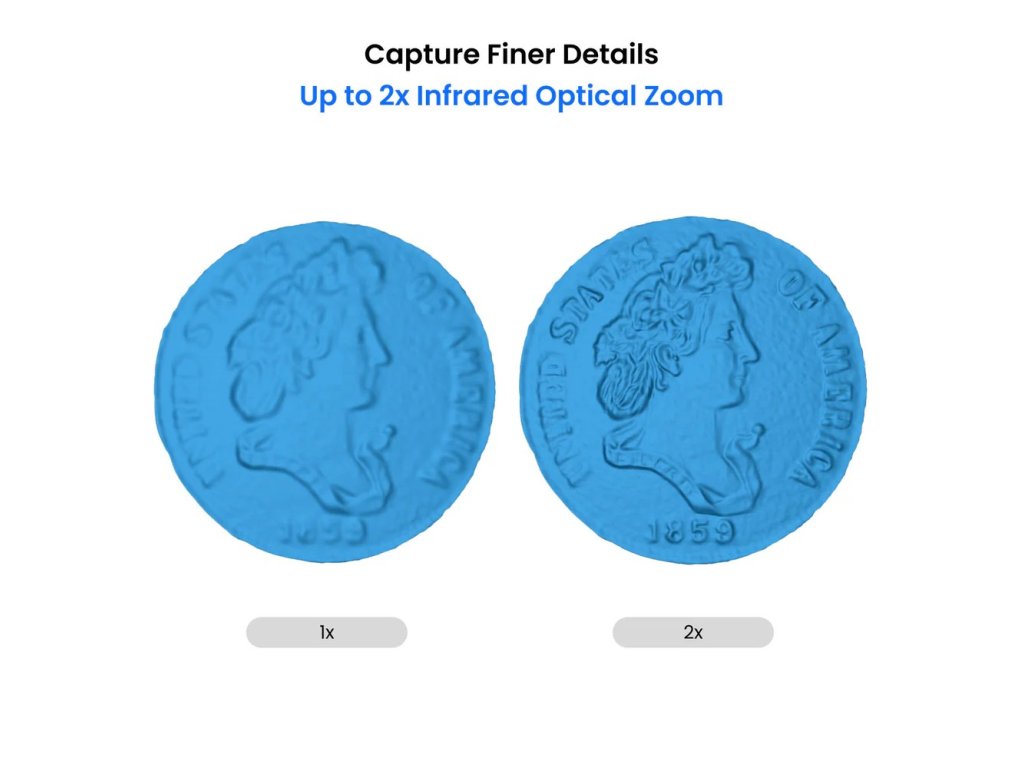

- ✅ Near/Far režim a 2× infračervený optický zoom: Snadno kombinujete rychlé snímání velkých ploch s detailním dotažením jemných prvků.
- ✅ Široká kompatibilita exportů: Výstupní formáty zahrnují PLY, OBJ, STL, ASC, 3MF, GLTF a FBX – snadné napojení na CAD, 3D tisk i 3D software.
Pro koho je Revopoint MIRACO Plus ideální?
- ✅ Konstrukce, reverzní inženýrství, 3D měření: Když potřebujete digitální dvojče dílu a zároveň řešíte přesnost na větších objektech.
- ✅ Kontrola kvality a prototypování: Pro rychlou kontrolu tvaru a rozměrů a následné úpravy v CAD nebo 3D návrhářském softwaru.
- ✅ 3D tisk a digitalizace objektů: Když chcete snadno přenést reálný objekt do digitálu a exportovat do běžných formátů pro 3D tiskárny.
- ✅ Mobilní práce bez PC: Standalone provoz dává smysl všude tam, kde nechcete řešit notebook u skenování (terénní práce, měření na místě u zákazníka).
Video produktu
Důležité odkazy ke stažení
📥 Software a Firmware
📖 Návody a Manuály
🎥 Video tutoriály výrobce
Nákupem to u nás nekončí – Vaše partnerská podpora RichMan
Nákupem Revopoint MIRACO Plus u nás získáváte víc než jen skener. Pomůžeme vám zvolit správné nastavení (Feature/Marker/Global Marker tracking, Near/Far workflow, práce s obtížnými povrchy), poradíme s exporty do CAD a 3D tisku a v případě potíží máte k dispozici technickou podporu v češtině. Pro zákazníky z ČR je klíčový také spolehlivý servis v ČR a možnost osobního zaškolení v ČR – abyste z zařízení dostali maximum a měli radost z tvoření.
Přidejte Revopoint MIRACO Plus do košíku a objevte radost z tvoření s partnerem, který vám rozumí.

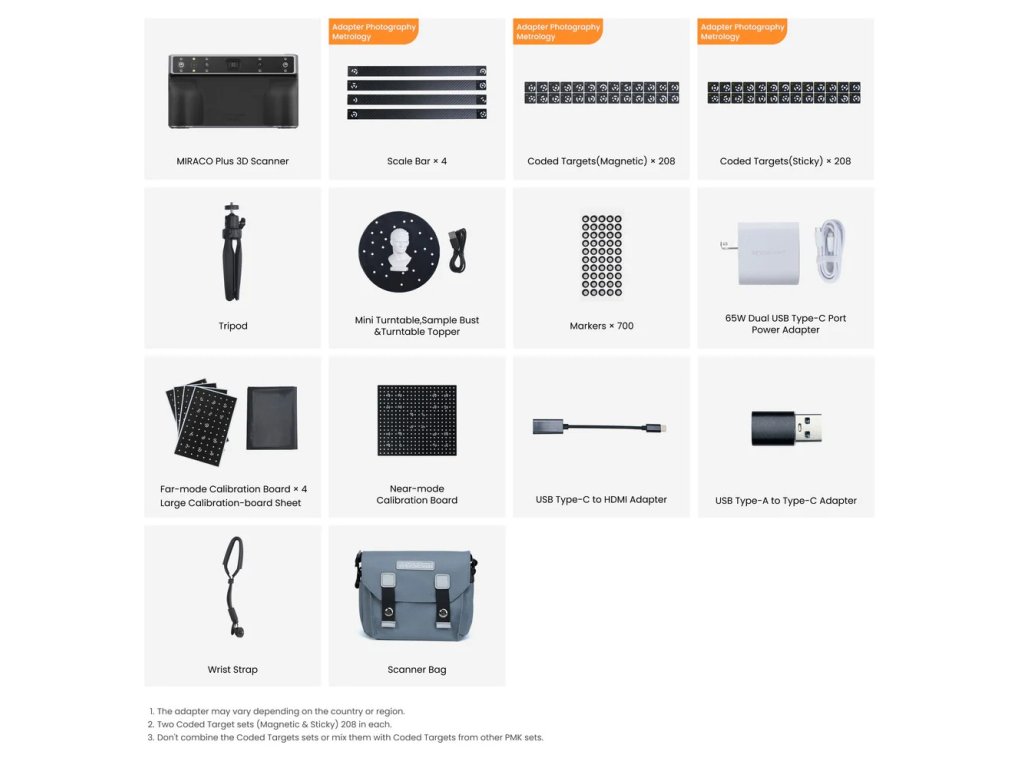

Obsah balení
- MIRACO Plus 3D Scanner
- Scale Bar
- Coded Targets (Magnetic) – 208 ks
- Coded Targets (Sticky) – 208 ks
- Tripod
- Mini Turntable + Sample Bust + Turntable Topper
- Markers (6 mm) – 700 ks
- USB Type-C to HDMI Adapter
- Far-mode Calibration Board – 4 ks
- Large Calibration-board Sheet
- Near-mode Calibration Board
- Magic Mat – 2 ks
- 65W Dual USB Type-C Port Power Adapter + USB Type-C to C Cable (1,8 m)
- USB Type-A to Type-C Adapter
- Wrist Strap
- Scanner Bag
Poznámka: Adaptér se může lišit dle země nebo regionu.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Název produktu | MIRACO Plus 3D Scanner |
| Technologie | Quad-camera Infrared Structured Light s optickým zoomem a Ultra-resolution Photogrammetric Metrology |
| Single-frame přesnost | Až 0,04 mm |
| Single-frame precision | Až 0,02 mm |
| Fotogrammetrická délková přesnost | 0,02 mm + 0,05 mm × L (m) Poznámka: L je maximální měřicí vzdálenost v metrech |
| Rychlost skenování | Až 20 FPS |
| Fused Point Distance | Až 0,05 mm |
| Pracovní vzdálenost | 100 – 1000 mm |
| Minimální skenovaný objem | 10 × 10 × 10 mm |
| Maximální skenovaný objem | 4 × 4 × 4 m |
| Úhel zorného pole (H × V) | Near 40° × 30°, Far 56° × 42° |
| Baterie | Interní 5000 mAh (životnost min. 5 let, podpora rychlého nabíjení 65W) |
| Interní úložiště | 256 GB |
| Paměť (RAM) | 32 GB |
| Procesor (CPU) | 8-core ARM A76, 2,4 GHz, Mali G52 GPU |
| RGB kamera | 48 Megapixelů |
| Wi-Fi / Bluetooth | Wi-Fi 6 / Bluetooth 4.1 |
| Hmotnost | 750 g |
| Rozměry (D × Š × V) | 200 × 50 × 110 mm |
| Metody trackingu | Feature, Marker, Global Marker |
| Výstupní formáty | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Bezpečnost světla | Class 1 Infrared Light (Eye Safe) |
| Kompatibilní OS | Windows 10/11 (64-bit), macOS 11.0 nebo novější |
| Minimální požadavky PC | macOS: CPU M1 Pro nebo lepší, RAM ≥ 8 GB Windows: CPU Intel i7 12. gen nebo lepší, RAM ≥ 16 GB |
| Doporučené požadavky PC | macOS: CPU M3 nebo lepší, RAM ≥ 8 GB Windows: CPU Intel i9 11. gen nebo lepší, RAM ≥ 32 GB |
| Záruka | 2 roky (včetně baterie) |
Často kladené otázky (FAQ)
Otázka 1: Potřebuji k MIRACO Plus počítač?
Odpověď: Ne nutně – MIRACO Plus je standalone skener. Počítač má smysl, když chcete pokročilé úpravy a postprocessing v Revo Scan na PC.
Otázka 2: Jaké formáty umí exportovat?
Odpověď: Podporuje běžné formáty pro CAD, 3D tisk a 3D software: PLY, OBJ, STL, ASC, 3MF, GLTF a FBX. Point Cloud modely lze exportovat jako PLY, OBJ, ASC; Mesh jako PLY, OBJ, STL, FBX, GLTF, 3MF.
Otázka 3: Kdy má smysl fotogrammetrická metrologie (PMK)?
Odpověď: Typicky u větších objektů, kde chcete lepší volumetrickou přesnost. Workflow pracuje s měřicími scale bary, kódovanými terči a markery pro přesnější výsledky na rozměrných objektech.
Otázka 4: Lze přepínat Near/Far režim během skenování?
Odpověď: Ano – pozastavte sken, přepněte režim a pokračujte. To je užitečné u velkých objektů s detailními částmi: Far režim pro celkový tvar, Near režim pro detaily.
Otázka 5: Jak skenovat lesklé, průhledné nebo tmavé objekty?
Odpověď: Před skenováním naneste na povrch objektu 3D skenující sprej nebo jemný prášek (např. dětský pudr), který vytvoří matný povrch.
Otázka 6: Jaká je výdrž baterie?
Odpověď: Baterie je navržena na životnost minimálně 5 let. V režimu kontinuálního skenování zvládne až 10 000 snímků bez barev nebo až 8 000 snímků s barvami. Podporuje rychlé nabíjení 65W.
Otázka 7: Mohu skenovat venku?
Odpověď: Ano, ale nefunguje dobře na přímém slunečním světle. MIRACO Plus má krytí IP45 (odolnost proti stříkající vodě), ale doporučujeme chránit ho před vodou.
| Kategorie: | Hobby & EDU 3D skenery |
|---|---|
| Hmotnost: | 1 kg |
| EAN: | 6975577880819 |
| Technologie: | Infračervené strukturované světlo + Fotogrammetrie |
| Přesnost (jednotlivý snímek): | Až 0.02 mm |
| Preciznost (vzdálenost bodů): | Až 0.05 mm |
| Pracovní vzdálenost: | 100 - 1000 mm |
| Skenovací plocha (Single Capture Range): | 28x53mm@100mm až 975x775mm@1000mm |
| Rychlost skenování: | Až 15 fps |
| Sledovací mód: | Značky, prvky |
| Displej: | 6" 2K AMOLED dotykový displej |
| Procesor: | 8jádrový |
| Paměť RAM: | 32 GB |
| Úložiště: | 256 GB eMMC |
| Zdroj světla: | Infračervené světlo Třídy 1 (bezpečné pro oči) |
| Hmotnost: | 750 g |
| Konektivita: | Wi-Fi 6, USB Type-C 3.1 |
| Kapacita baterie: | 5000 mAh (až 2 hodiny skenování, rychlonabíjení) |
| Výstupní formáty: | PLY, OBJ, STL |
-
