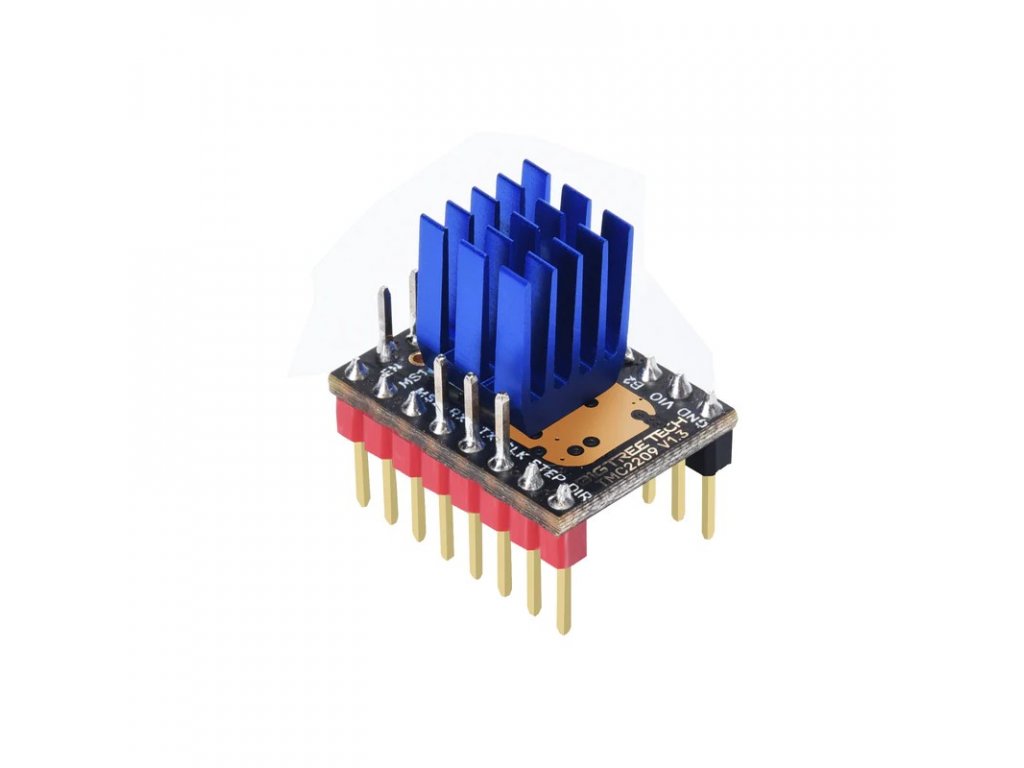

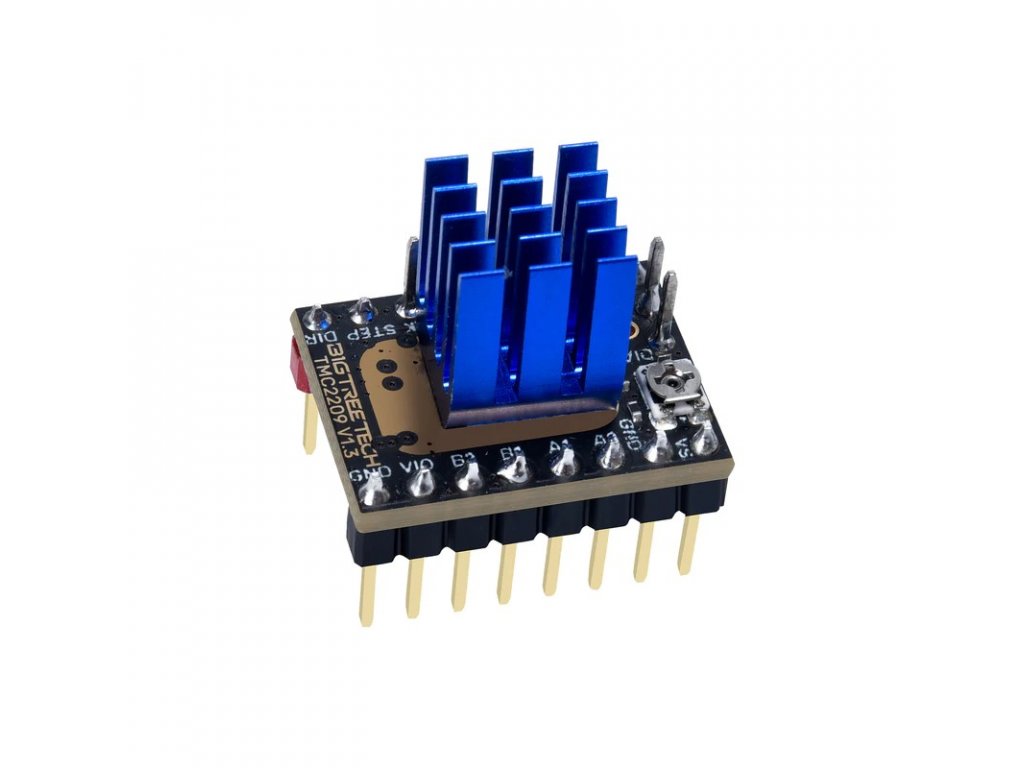

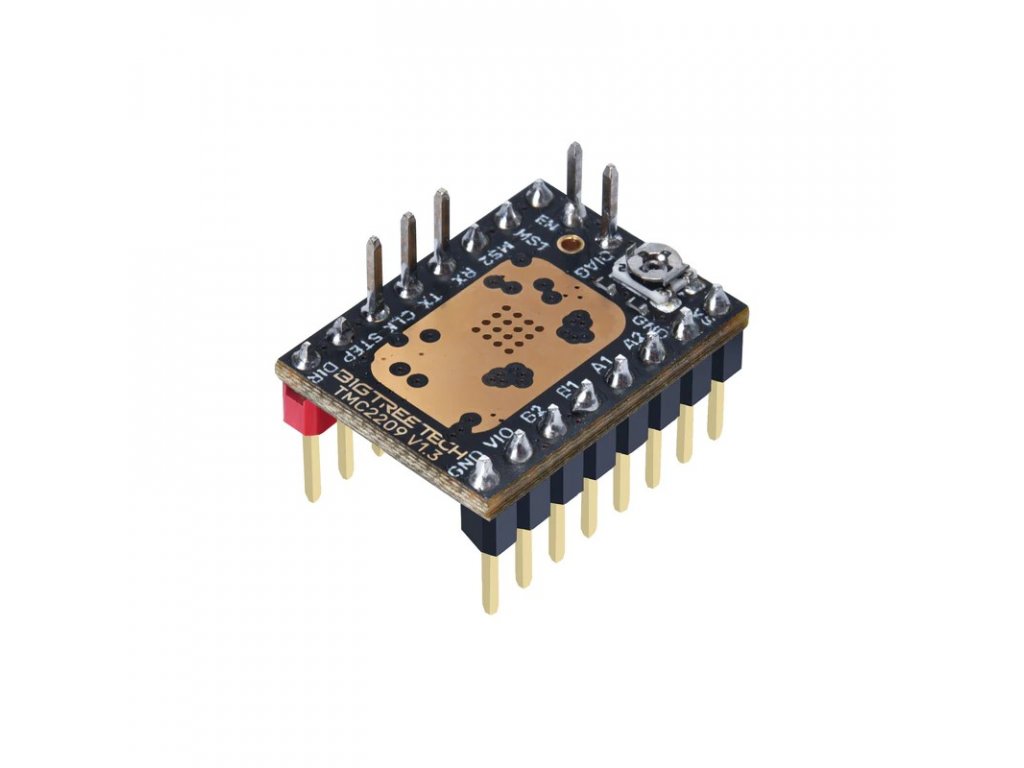

BIGTREETECH TMC2209 V1.3 Stepper Motor Driver
TMC2209 V1.3 od společnosti BIGTREETECH jsou spolehlivé a výkonné ovladače vhodné pro většinu základních desek 3D tiskáren.
TMC2209 V1.3 je integrovaný obvod pro extrémně tichý motor pro dvoufázové krokové motory. Zapojení TMC2209 je kompatibilní s několika staršími ovladači i s TMC2208.
Důmyslný chopper StealthChop2 společnosti TRINAMIC zajišťuje bezhlučný provoz, maximální účinnost a nejlepší točivý moment motoru. Jeho rychlá regulace proudu a volitelná kombinace s technologií SpreadCycle umožňují vysoce dynamický pohyb při přidávání. StallGuard pro bezsenzorové navádění. Integrované výkonové tranzistory MOSFET zvládají proud motoru až 2 A RMS s ochrannými a diagnostickými funkcemi pro robustní a spolehlivý provoz.
Snadno použitelné rozhraní UART otevírá možnosti ladění a ovládání.
Nejpokročilejší řada ovladačů krokových motorů STEP/DIR v oboru vylepšuje konstrukce pro bezhlučný a maximálně přesný provoz.
Parametry
- Čip řidiče: TMC2209
- Rozměry: 15,24 x 20,32 mm
- Napájecí napětí: 4,75 - 28 V DC
- Maximální špičkový proud: 2,8 A
- Maximální efektivní proud: 2A
- Napájení IO: 3 - 5 V
- RSense: 100MΩ
- RDSon: 0,2Ω
- Maximální rozdělení: 256
- Snížení pohotovostního proudu: Ano
- Pracovní režimy: UART, STEP/DIR
- Podpora: stealthChop, spreadCycle, coolStep, stallGuard
| Kategorie: | Elektronické díly |
|---|---|
| Hmotnost: | 0.02 kg |
| Položka byla vyprodána… | |
